一般情報

指針＆特徴

EXタイプのブラインドバルブは、温度と圧力が極端な環境及び/又は極低温の公式で100%遮断(isolation)を保障します。

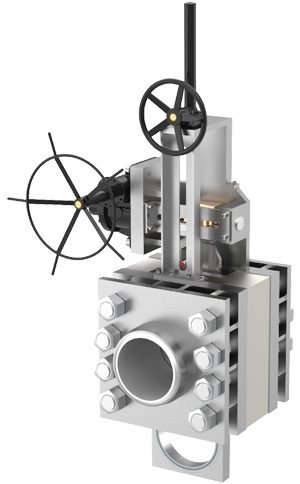

例示品は1500F(816℃) 2500LBS、DN500環境での公式を示します。
製品内部にガスケットがなく単純な構造を通じて極低温・高温の流体に対して接触面を最小化し、特別な作動構造(spreading mechanism)は隙間(gap)を作ってブラインドプレートの位置を素早く変更することができます。
固形構造を使用した結果トルクは強力であり、その結果、パイプラインは安全に分離できます。
メンテナンスが必要な場合はブラインドプレートのガスケット交換だけで十分です。

技術仕様書

• 指針＆特徴

  NPS 1 (DN25) - NPS40 (DN1000)

• 温度範囲

  　標準設計 : -20℃ ~ +200℃
  高温設計 : +200℃ ~ +816℃
  極低温設計 : -196℃

• 圧力定格

  ASME クラス 150 ~ 1500
  その他の圧力クラス, 最大 ASME 2500
  # ご希望に応じて利用できます。

• 素材

  本体：炭素鋼、ステンレススチール、特殊素材(Duplex, Hastelloy, Monel, Inconelなど)
  ブラインド：ステンレススチール、特殊素材(Duplex, Hastelloy, Monel, Inconelなど)
  移動部品&シーリング面は腐食しない素材でできています。

• 機能

  気体＆液体の完全分離(Zero Leakage)

• 運転方法

  手動運転
  電気・空圧または油圧(Hydraulic)運転

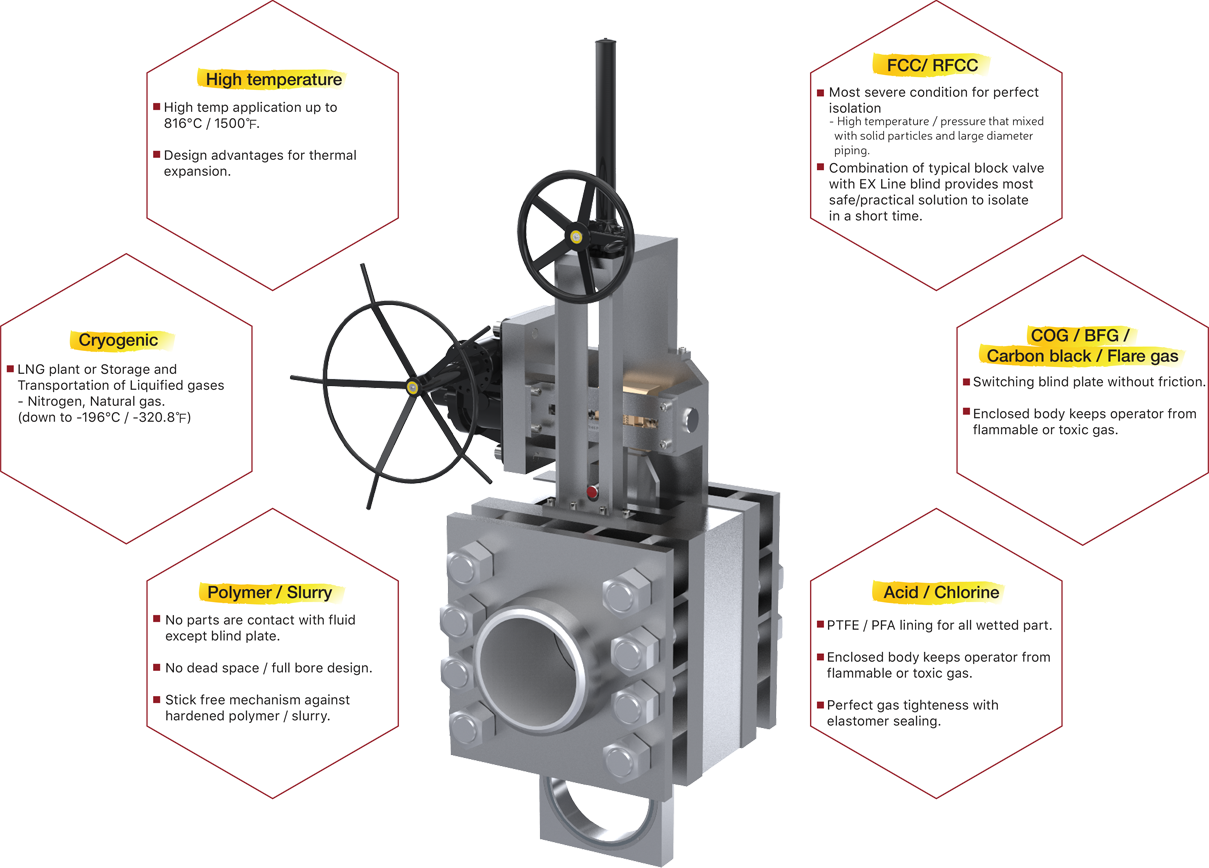

アプリケーション

• · 発電装置

  • > 蒸気 / 空気 / 気体

• · 精製所

  • > 再生ガス
  • > デコーキングライン
