一般情報

指針＆特徴

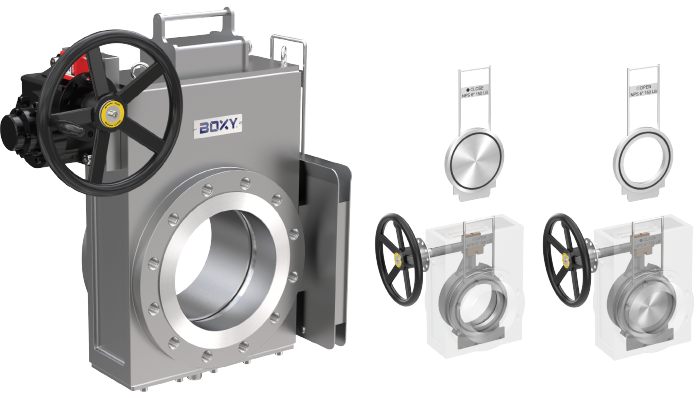

DBXタイプのブラインドバルブは、水上送油装置(Oil terminal)&海洋アプリケーション(application)のように設置空間が限られている場合、利点があり、海洋汚染を徹底的に発生させません。

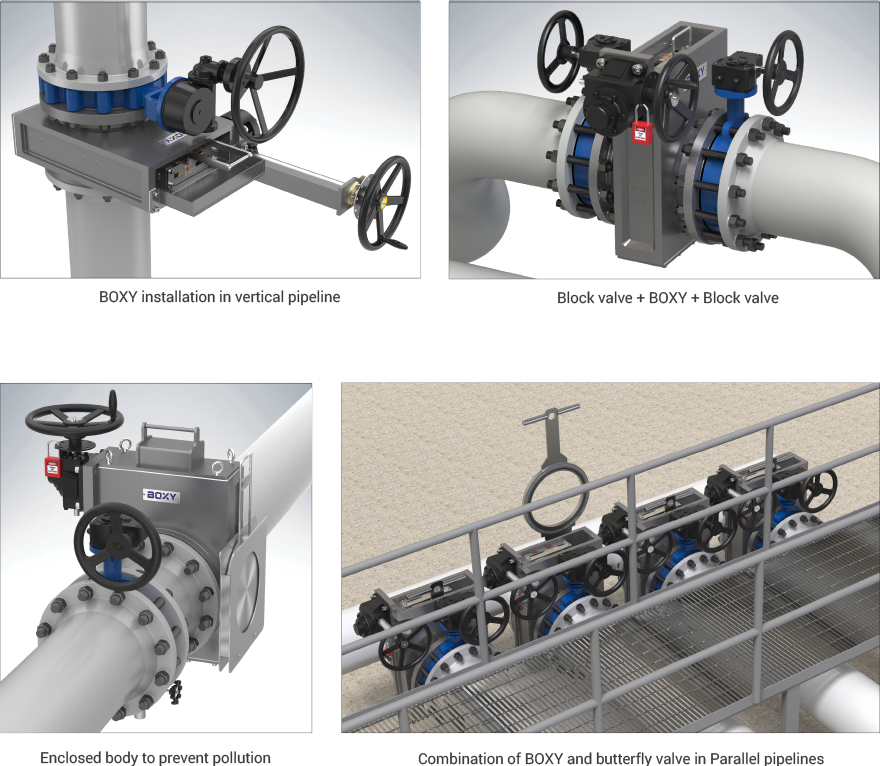

完全閉鎖本体(enclosed body)&コンパクト設計は地上汚染を防止し、平行パイプラインでの設置を可能にします。

技術仕様書

• 呼び径

  NPS 1 (DN25) - NPS40 (DN1000)

• 温度範囲

  標準設計 : -20℃ ~ +200℃
  高温設計 : +200℃ ~ +816℃
  極低温設計 : -196℃

• 圧力定格

  ASME クラス 150 - クラス 1500
  その他の圧力クラス: 最大 ASME 2500
  # ご希望の際に利用可能

• 素材

  本体：炭素鋼、ステンレススチール、特殊素材(Duplex、Hastelloy、Monel、Inconelなど)
  ブラインド：ステンレススチール、特殊素材(Duplex、Hastelloy、Monel、Inconelなど)
  移動部品(MOVING PARTS)&シーリング面は腐食防止素材でできています。

• 機能

  　ガス＆液体の完璧分離(0漏出)

• 作動方法

  手動運転
  電気・空圧・油圧運転

アプリケーション

• ·水上送油装置

  • > オイル&化学タンクファーム
  • > ローディングステーション
  • > ポンプ分離((Pump isolation)
  • > LNGタンク
  • > 空港の燃料管(fuel line)

• · 精製工場

  • > エチレン溶鉱炉
  • > Decokingライン
  • > スチーム&蒸気ライン
  • > FCCU分類装置(Fractionator)の取り外し
       (地上線＆地下線)
  • > 触媒サービス(Catalyst service)
  • > フレアガスライン(Flare gas line)

• · 化学プラント

  • > 反応器ブローダウン(Reactor Blowdown)
  • > 化学的クリーニング分離(Chemical Cleaning isolation)
  • > 混合線(Mixing lines)
  • > 再生ガスライン(Regernation gas line)
  • > ろ過システム(Filteration system)
  • > ローディングステーション
  • > トランスファーライン(Transfer line)

• · 海洋

  • > FPSO
  • > LNG 船舶
  • > シップボードライン(Shipboard lines)
  • > 船舶流入口(Vessel inlet)
  • > 非活性ガスシステム(Inert Gas system)

• · 鉄鋼((STEEL)

  • > コークオーブンガス(Coke Oven Gas)
  • > 高炉ガス (Blast Furnace Gas)
