一般情報

指針＆特徴

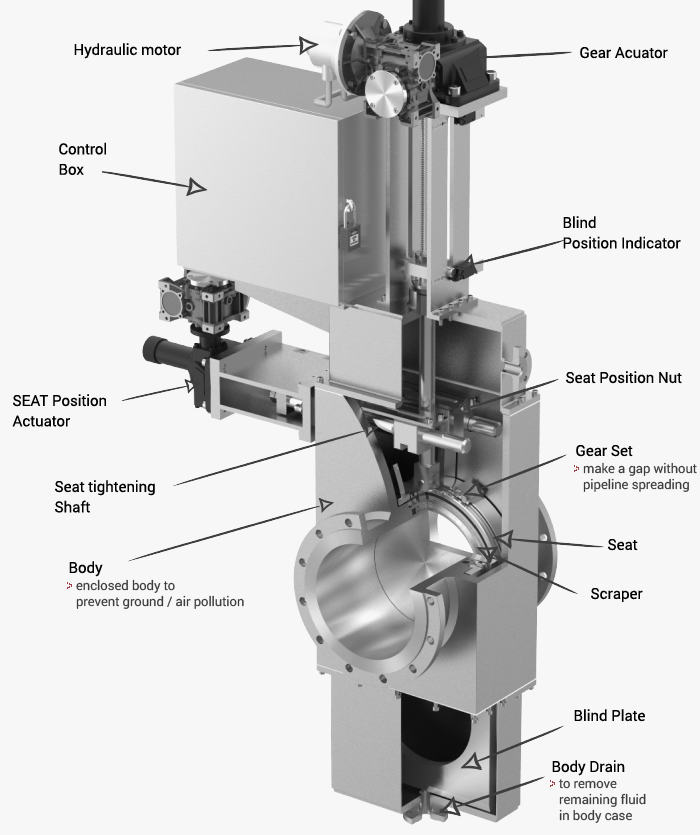

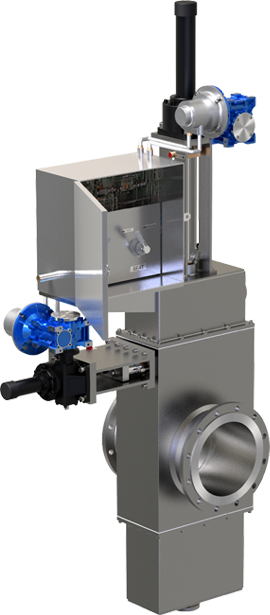

SDXタイプの特殊ブラインドバルブは、圧力分離(isolation under pressure)要件を満たすために開発されました。
ソフトシール(特殊シールキット)を使って開放・閉鎖位置を変更することができ、パイプラインの圧力を下げなくても液体・ガスの流体をポジティブ分離(positive isolation)することができます。
デュアルギアセット作動機を使用するとき、運転時の摩擦は発生せず、ソフトシールを使用するとき、完璧に分離できます。

技術仕様書

• 呼び径

  NPS 3 (DN80) - NPS 40 (DN1000)

• 温度範囲

  標準設計 : -20℃ ~ +200℃
  極低温設計 : -196℃

• 圧力定格

  ASME クラス 150 to 300


• 素材

  本体：炭素鋼、ステンレススチール、特殊素材(Duplex, Hastelloy, Monel, Inconelなど)
  ブラインド：ステンレススチール、特殊素材(Duplex, Hastelloy, Monel, Inconelなど)
  移動部品&シーリング面は腐食防止素材でできています。

• 機能

  ガス＆液体完璧分離

• 作動方法

  手動運転
  電気・空圧・油圧運転

アプリケーション

• · 水上送油装置

  • >オイル&化学タンクファーム
  • > ローディングステーション
  • > ポンプ分離(
  • > 空港の燃料管

• · 精製工場

  • > エチレン溶鉱炉
  • > Decokingライン
  • > スチーム&蒸気ライン
  • > FCCU分類装置の取り外し
       (地上線＆地下線)
  • > 触媒サービス
  • > フレアガスライン

• · 化学プラント

  • > 化学的クリーニング分離
  • > 混合線
  • > 再生ガスライン
  • > ろ過システム
  • > ローディングステーション
  • > トランスファーライン

• · 海洋

  • > FPSO
  • > シップボードライン
  • > 船舶流入口
  • > 非活性ガスシステム
