一般情報

指針＆特徴

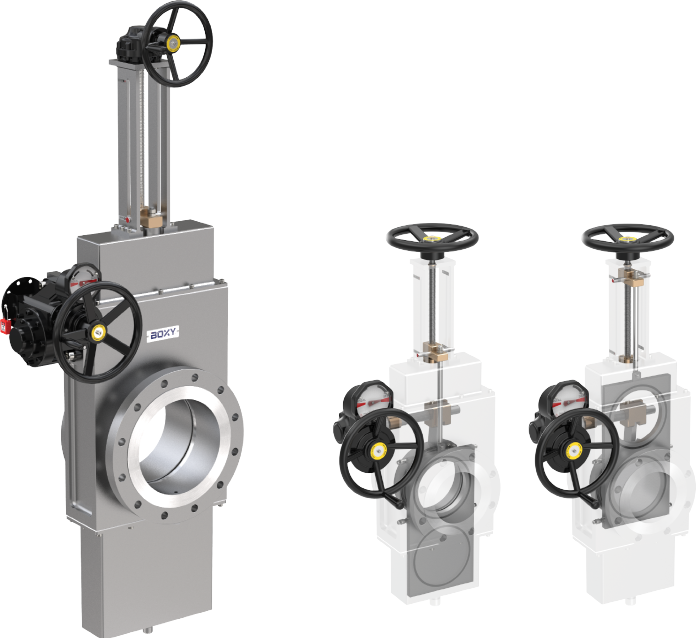

SSBXタイプのブラインドバルブは、酸性、可燃性、毒性または発がん性の媒体が含まれたガス流体や重要パイプラインに利点があります。

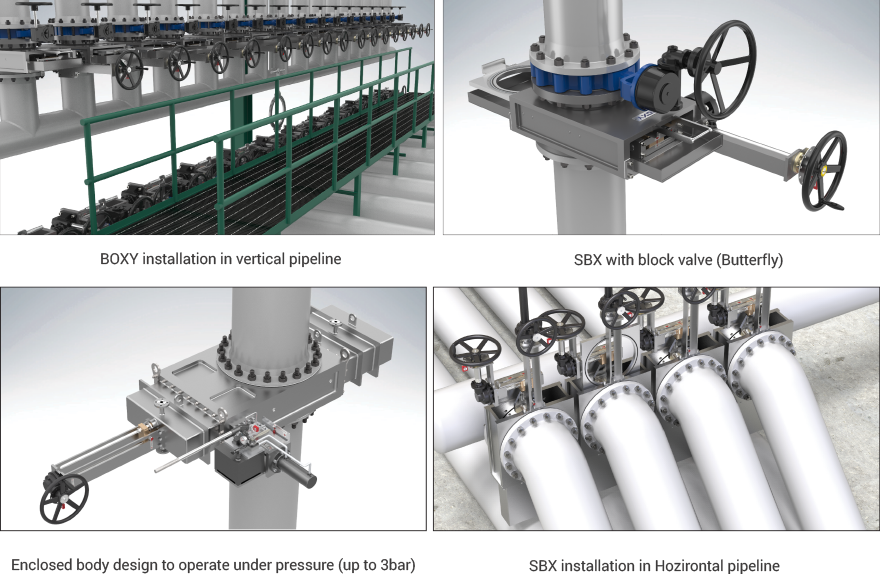

完全閉鎖本体&コンパクト設計は環境汚染を防止し、平行パイプラインでの設置を可能にします。

技術仕様

• 呼び径

  NPS 3(DN80) - NPS 40 (DN1000)

• 温度範囲

  標準設計 : -20℃ ~ +200℃
  高温設計 : +200℃ ~ +816℃
  極低温設計 : -196℃

• 圧力定格

  ASME クラス 150 - クラス 1500
  その他の圧力クラス: 最大 ASME 2500
  # ご希望の際に利用可能

• 素材

  本体：炭素鋼、ステンレススチール、特殊素材(Duplex、Hastelloy、Monel、Inconelなど)
  ブラインド：ステンレススチール、特殊素材(Duplex、Hastelloy、Monel、Inconelなど)

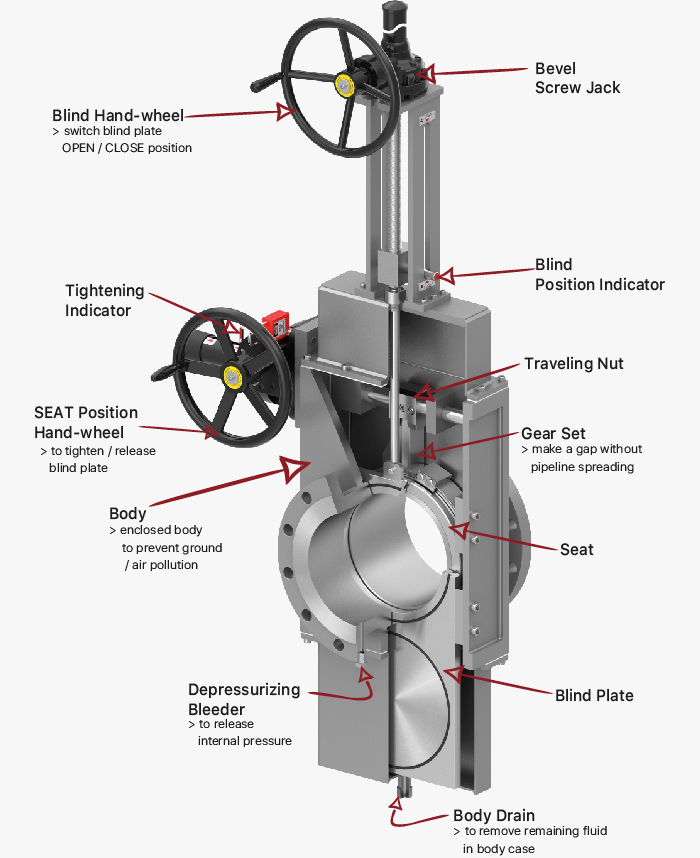

  移動部品&シーリング面は腐食防止素材でできています。

• 機能

  ガス＆液体の完璧分離(0漏出)

• 作動方法

  手動運転
  電気・空圧・油圧運転

アプリケーション

• · 水上送油装置

  • > オイル&化学タンクファーム
  • > ローディングステーション
  • > ポンプ分離(
  • > 空港の燃料管

• · 精製工場

  • > エチレン溶鉱炉
  • > Decokingライン
  • > スチーム&蒸気ライン
  • > FCCU分類装置(Fractionator)の取り外し
       (地上線＆地下線)
  • > 触媒サービス
  • > フレアガスライン

• · 化学プラント

  • > 化学的クリーニング分離
  • > 混合線
  • > 再生ガスライン
  • > ろ過システム
  • > ローディングステーション
  • > トランスファーライン

• · 海洋

  • > FPSO
  • > シップボードライン
  • > 船舶流入口
  • > 非活性ガスシステム
